Calculateur d'avant-trou de taraudage

La formule appliquée

Ø avant-trou = D − P

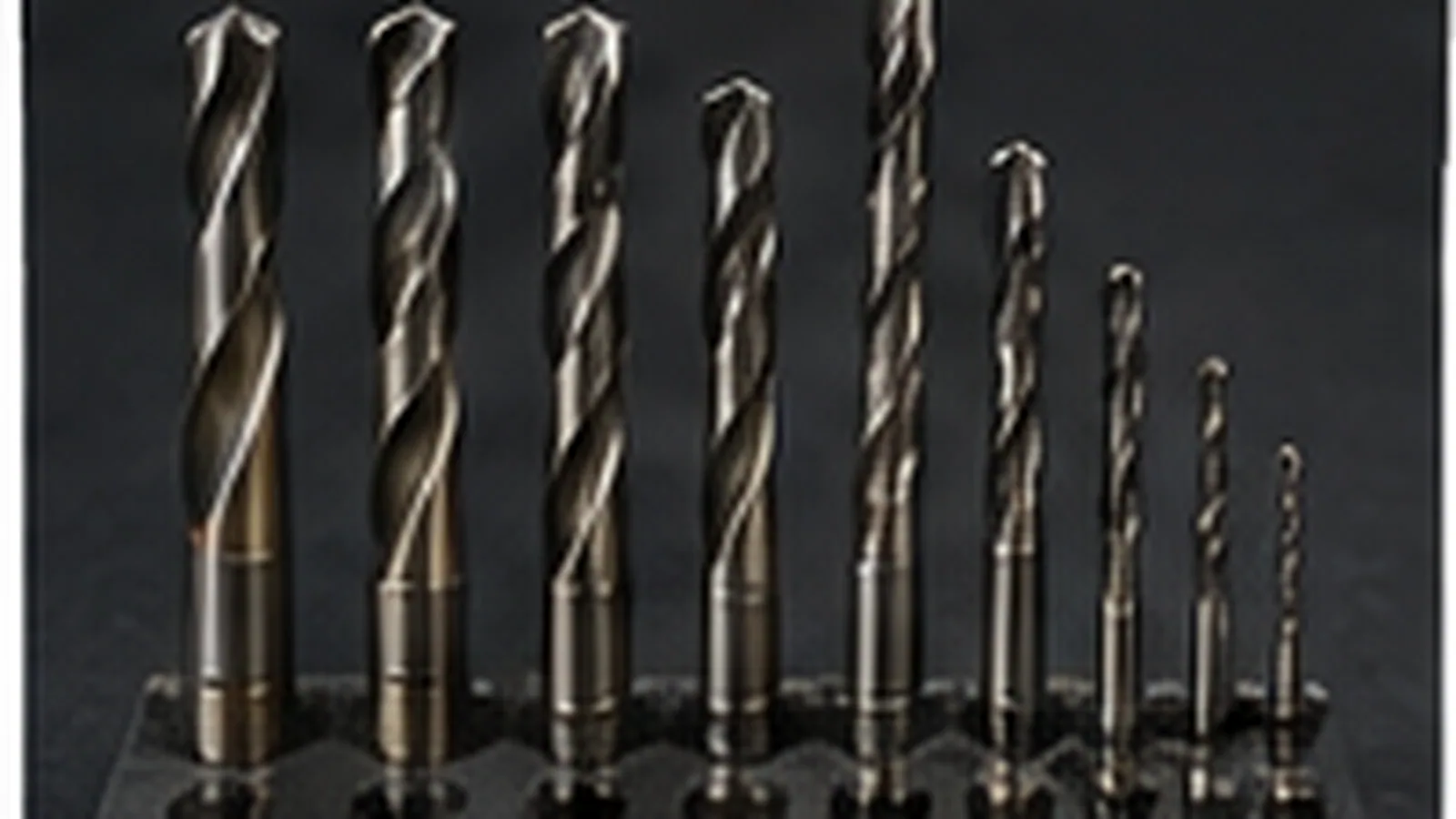

D est le diamètre nominal, celui qui suit le M. P est le pas, la distance dont la vis avance en un tour. Le calcul donne une valeur théorique, que l'atelier arrondit au foret normalisé le plus proche : 6,75 devient 6,8 pour du M8.

Diamètres de foret et pas recoupés le 3 août 2026 sur la table publiée du filetage métrique ISO, qui référence la norme ISO 261, puis recalculés ligne à ligne par la formule ci-dessus. Filetage métrique ISO

Pourquoi D moins P, et pas autre chose

La formule paraît arbitraire tant qu'on ne l'a pas rapprochée du filet lui-même. Le pas, c'est la distance dont la vis avance en un tour complet : un pas de 1,25 fait avancer la vis de 1,25 mm par tour. Le profil métrique ISO a un angle au sommet de 60 degrés, ce qui lie la hauteur du filet au pas.

Percer à D moins P revient donc à laisser dans le trou juste ce qu'il faut de matière pour que le taraud y forme un filet presque complet. Le mot « presque » se vérifie par le calcul, et il vaut mieux le savoir.

Percer à D moins P revient à viser environ 77 % de filet dans la convention des fabricants d'outils, celle des tables de perçage. Le foret normalisé ramène ensuite à 74 % sur du M8, puisqu'on perce à 6,8 et non à 6,75. C'est très exactement d'où vient le « 75 % » qu'on lit partout : ce n'est pas une approximation, c'est le résultat de la règle.

Attention en comparant des chiffres d'une source à l'autre : un pourcentage de filet dépend de la profondeur de référence choisie, et deux conventions circulent. Rapporté au fond de filet théorique du profil ISO, le même trou se décrit à 92 %. Les deux calculs sont justes, ils ne partent pas du même zéro, et le détail est expliqué dans le dossier sur le diamètre de perçage.

Dans tous les cas, viser cent pour cent est un mauvais calcul : un filet complet n'est que 5 % plus résistant qu'un filet à 75 %, et il demande trois fois plus de couple à produire. Quiconque vous propose de percer plus petit « pour que ça tienne mieux » paie trois fois le couple pour cinq pour cent de tenue, et casse des tarauds.

Rapport résistance/couple entre un filet à 100 % et un filet à 75 %, et cible d'environ 75 % des tables de perçage, relevés le 4 août 2026 chez un fabricant de tarauds. Guhring, Tap Drill et Percentage of Thread

Pas gros ou pas fin, comment savoir

Quand le plan écrit simplement M12, il s'agit du pas gros. Quand il écrit M12 x 1,25, le pas fin est imposé et le foret change. Sur une pièce existante dont le plan a disparu, le pas se mesure au peigne à filetage.

L'écart n'est pas anecdotique : un M12 à pas gros se perce à 10,25, le même en pas fin à 10,75. Un demi-millimètre invisible à l'œil, et un filet qui ne tient pas si l'on s'est trompé.

Le diamètre ne suffit pas, la profondeur suit

Un avant-trou juste au bon diamètre mais trop court donne un filetage qui s'arrache au premier serrage. Deux longueurs se cumulent et se calculent séparément.

• L'implantation utile, celle où la vis travaille. Elle dépend de la matière : environ 0,8 fois le diamètre dans un acier dur, 1,5 fois dans un acier de construction, 2 fois dans l'aluminium ou le cuivre. Le détail par famille est dans tarauder l'acier, l'inox, la fonte et l'aluminium.
• La réserve de fond, en trou borgne seulement. Le taraud a une amorce conique qui ne coupe pas à pleine hauteur : il faut lui laisser au minimum une longueur égale au diamètre nominal sous le dernier filet utile.

Pour un M8 borgne dans de l'aluminium, cela donne 16 mm d'implantation plus 8 mm de réserve, soit 24 mm de trou percé pour 16 mm de filet exploitable. C'est le genre de calcul qu'on refait à chaque fois faute de l'avoir noté quelque part.
