Une cote qui se discute se mesure. Un état de surface, lui, se subit : on découvre qu'il n'y est pas au montage, ou six mois plus tard quand la pièce s'use plus vite que prévu. C'est pourtant l'indication du plan la plus directement liée au procédé employé.
Ce que le mot recouvre
En mécanique, l'état de surface est un élément de cotation d'une pièce indiquant la fonction, la rugosité et l'aspect des surfaces usinées. Trois choses à la fois, et c'est ce qui rend la lecture d'un plan parfois ambiguë : la même indication porte une intention fonctionnelle et une exigence chiffrée.
Cette surface se décline en quatre états qu'il vaut mieux distinguer avant toute discussion technique.
- Surface géométrique : la surface parfaite, définie par le bureau d'études à l'aide des cotes nominales.
- Surface spécifiée : la précédente, assortie des limites de réalisation prescrites par symboles et valeurs numériques.
- Surface réelle : celle qu'on obtient au cours de la fabrication.
- Surface mesurée : celle que déterminent les instruments à partir de la surface réelle, et qui doit en être l'image la plus proche possible.
Les surfaces usinées ne sont jamais parfaites : elles portent des irrégularités dues aux procédés, aux outils et à la matière. La question n'est donc pas de les supprimer mais de savoir lesquelles gênent la fonction.
Rugosité, ondulation, défaut de forme : trois échelles
Ce que l'on appelle couramment « rugosité » n'est qu'une des trois composantes du relief, et les trois se séparent par filtrage selon leur longueur d'onde.
- La rugosité concerne les défauts micro-géométriques. Elle s'obtient par un filtre passe-haut qui ne retient que les longueurs d'onde les plus courtes. Ses paramètres commencent par la lettre R. Sur une pièce usinée, elle est la signature du procédé : tournage, polissage, pierrage ne laissent pas la même trace.
- L'ondulation regroupe les composantes à plus grande longueur d'onde, obtenues par filtre passe-bas. Ses paramètres commencent par W. Sur une pièce usinée, elle est transférée par un défaut de la machine : vibration, décentrage. Elle nuit en général aux fonctions de contact sec, de frottement et d'étanchéité.
- Les écarts de forme sont les résidus à grande longueur d'onde après suppression de la forme nominale : défauts de planéité, de rectitude, de circularité.
Cette distinction a une conséquence directe en atelier. Un Ra correct avec une ondulation marquée signale une machine qui vibre ou un montage qui bouge, pas un outil usé. Traiter le symptôme en changeant de plaquette ne corrige rien : le sujet est traité côté vibrations en fraisage.
Définition de l'état de surface, surfaces géométrique, spécifiée, réelle et mesurée, séparation rugosité / ondulation / écarts de forme et leur origine, relevés le 5 août 2026. État de surface (mécanique)
Ra, Rz, R : les paramètres qu'on lit sur un plan
Les paramètres de rugosité commencent par un R majuscule suivi d'une ou plusieurs lettres qui déterminent le type.
- Ra : écart moyen arithmétique : la moyenne des valeurs absolues des écarts par rapport à la ligne moyenne du profil. C'est le paramètre le plus employé, et un paramètre statistique.
- Rz : la rugosité maximale du profil.
- R : la profondeur moyenne de rugosité, un critère physique : l'amplitude moyenne.
- Rmax : la profondeur maximale des stries.
- Tp : le taux de longueur portante, en pourcentage : la part du profil réellement en contact.
Un ordre de grandeur utile pour passer d'un plan à l'autre : R vaut environ 5 fois Ra. Un plan qui exige R = 4 µm et un plan qui exige Ra = 0,8 µm demandent donc à peu près la même chose, et c'est le genre de conversion qu'on refait à chaque devis faute de l'avoir écrite une fois.
La mesure se fait au rugosimètre ou au profilomètre, à contact ou optique. En atelier, on utilise encore les échantillons viso-tactiles, ces plaquettes de comparaison qu'on regarde et qu'on touche pour situer une surface, méthode approximative mais qui a le mérite d'exister au poste.
Paramètres Ra, Rz, R, Rmax et Tp, relation R ≈ 5 Ra, moyens de mesure au rugosimètre, au profilomètre et par échantillons viso-tactiles, relevés le 5 août 2026. État de surface (mécanique)
Ce que chaque procédé sait tenir
C'est le tableau qui répond à la vraie question du devis : est-ce que la machine qu'on a peut tenir le plan qu'on nous envoie. Les valeurs usuelles sont celles qu'on obtient sans se battre ; les valeurs exceptionnelles s'atteignent, mais elles se paient en temps, en outil et en rebut.
| Procédé | Ra usuel (µm) | Ra exceptionnel (µm) |
|---|---|---|
| Tournage, outil acier rapide | 6,3 à 1,6 | 12,5 et 0,8 |
| Tournage, outil carbure ou diamant | 3,2 à 0,4 | aucune |
| Alésage, outil acier rapide | 3,2 à 0,8 | 6,3 et 0,4 |
| Alésage, outil carbure ou diamant | 1,6 à 0,2 | 3,2 et 0,1 |
| Alésage à l'alésoir | 1,6 à 0,4 | 3,2 et 0,2 |
| Fraisage de finition carbure | 0,8 à 0,2 | 3,2 et 0,1 |

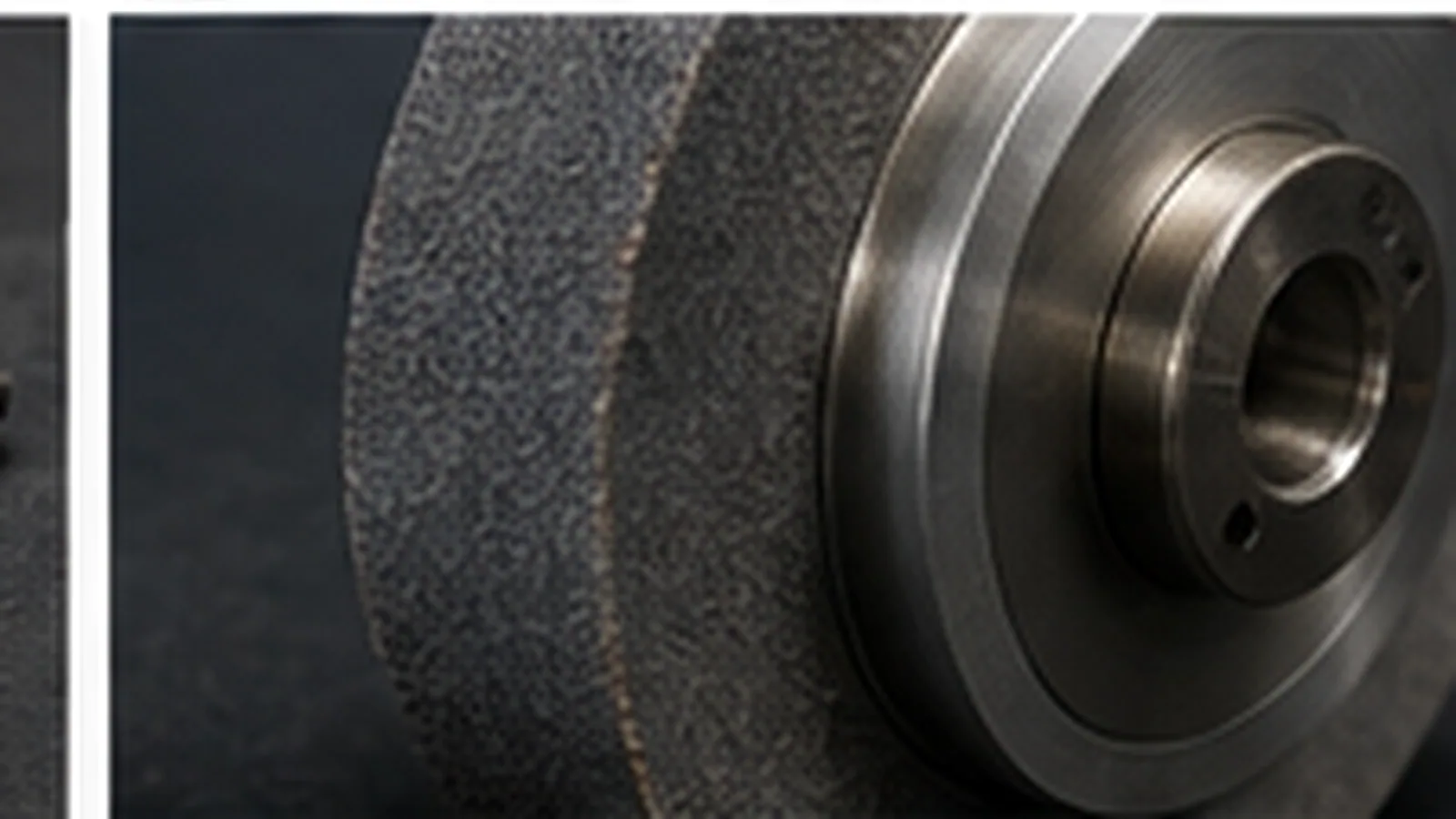

| Rectification | 3,2 à 0,1 | 6,3 et 0,05 |
| Rodage | 0,2 à 0,025 | 0,4 |
| Polissage mécanique | 0,4 à 0,025 | 0,8 |
| Superfinition | 0,1 à 0,025 | 0,2 |
Deux lectures de ce tableau, et la seconde décide des marges. La première est technique : un plan qui exige Ra 0,2 µm ne se tient pas au tour, il appelle une rectification, un rodage ou un polissage, donc une opération de plus, une machine de plus, parfois un sous-traitant.
La seconde est commerciale, et elle tient en une phrase du métier : plus l'indice de rugosité est faible, plus il est difficile à obtenir, ce qui augmente nécessairement le coût de fabrication. Un Ra recopié d'un ancien plan « pour être tranquille » se paie sur chaque pièce de la série.
Valeurs usuelles et exceptionnelles de Ra par procédé de fabrication, et relation entre finesse exigée et coût, relevées le 5 août 2026. État de surface (mécanique)
Le lien avec l'ajustement
Rugosité et tolérance dimensionnelle ne sont pas indépendantes. Une surface trop rugueuse pour un ajustement serré perd ses aspérités au montage : le serrage calculé n'est plus celui qu'on obtient, et la pièce se desserre en service. C'est la raison pour laquelle un H7 s'accompagne presque toujours d'une exigence d'état de surface, et le sujet est traité dans le dossier ajustement.
Le même raisonnement vaut côté alésage, où la finition décide autant que la cote : voir le dossier alésage.
Ce qui doit finir sur la fiche
Un état de surface obtenu se rejoue à partir de cinq informations : le procédé et l'outil employés, les conditions de coupe retenues, le nombre de passes de finition, la surépaisseur laissée avant finition, et le Ra réellement constaté au contrôle, pas celui du plan.
Cette dernière ligne est celle qui manque partout. Elle vaut pourtant plus que les quatre autres : c'est elle qui dit si votre atelier tient le plan de justesse ou avec de la marge, et donc s'il faut accepter la prochaine commande.
